M.Y.R. 50 - připojitelný přepravní vozík
M.Y.R. 50

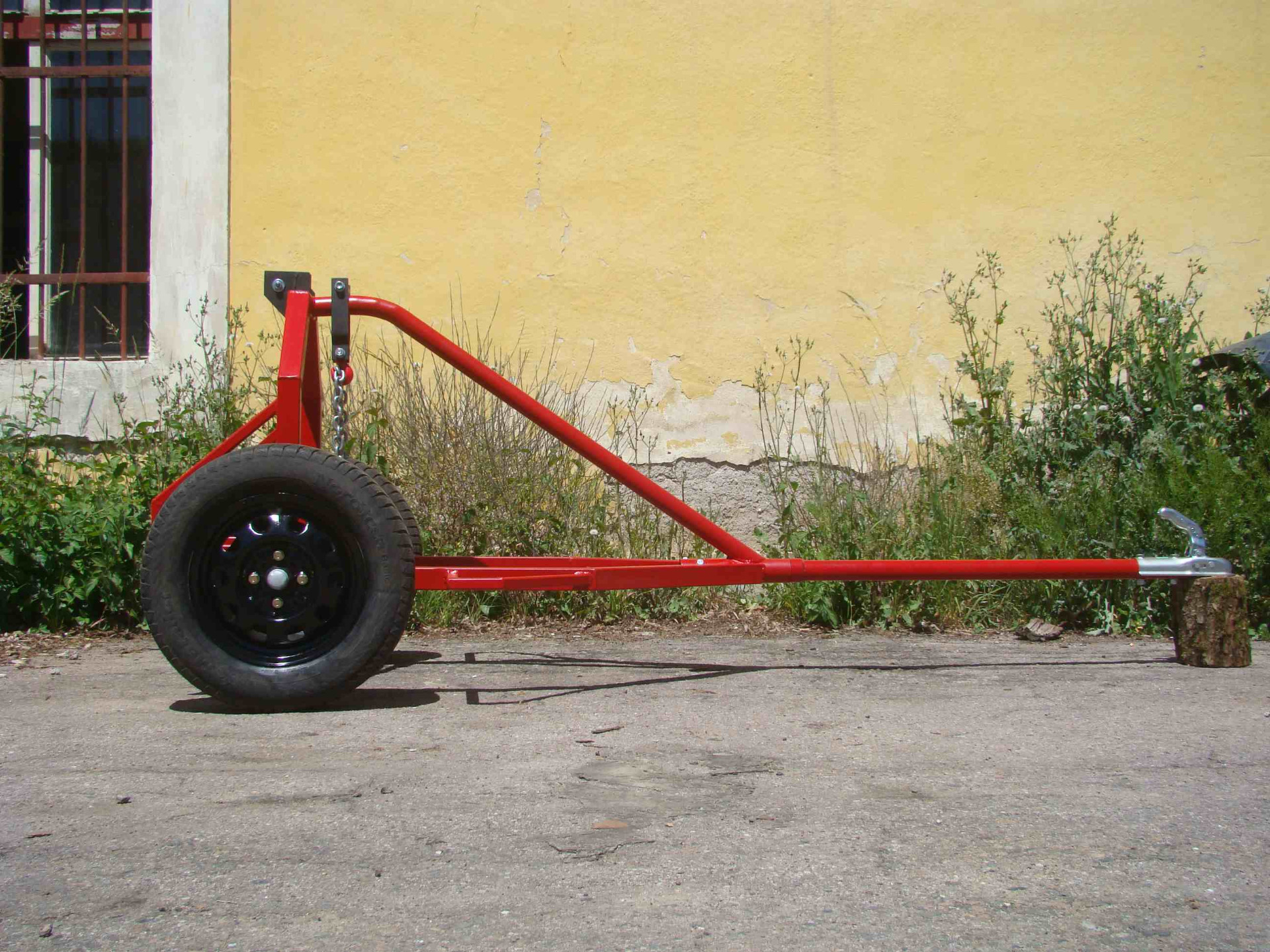

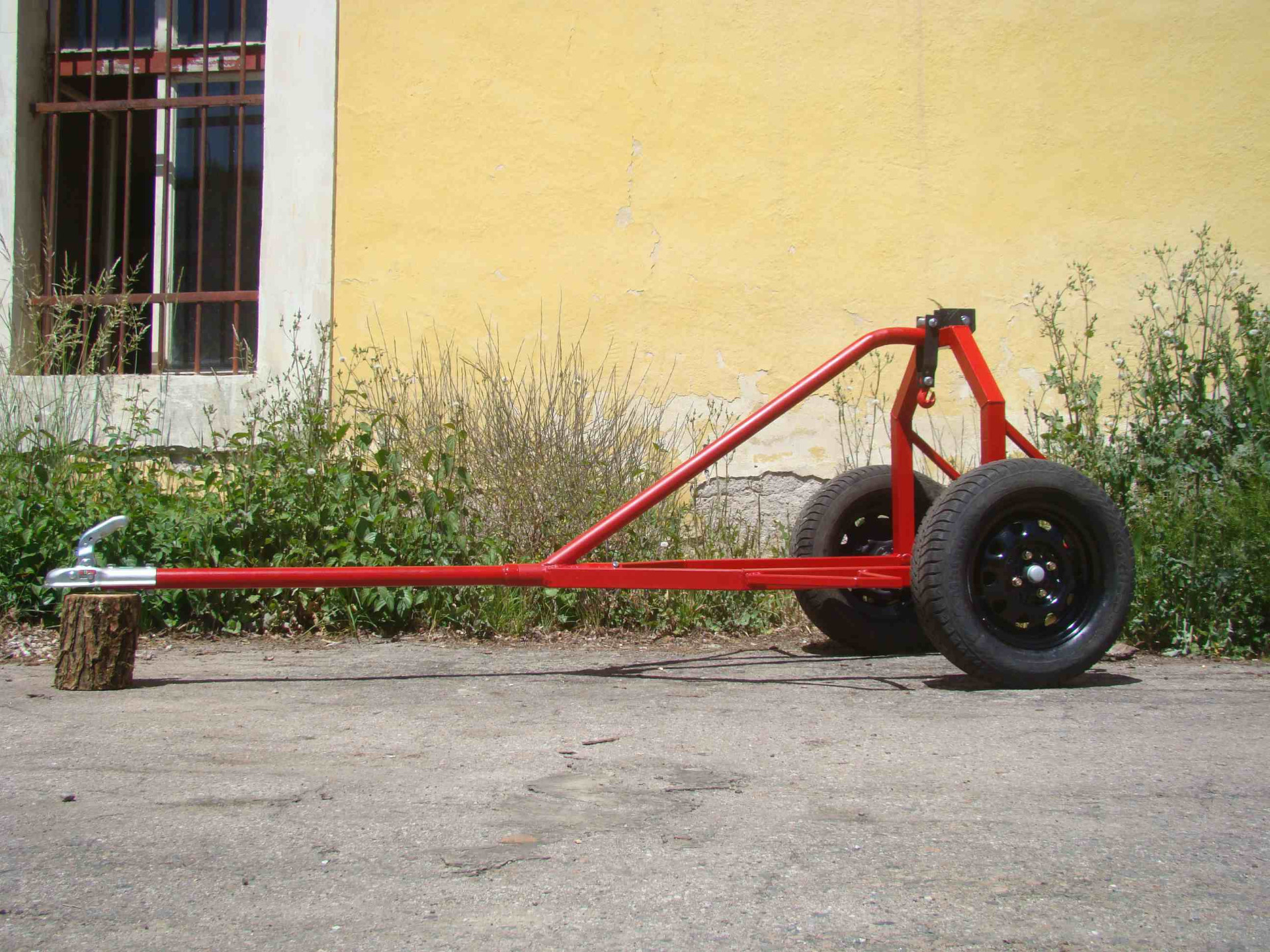

M.Y.R. 50 - přepravní vozík (vyvážečka); brzděný (brzdový systém N.O.); největší průměr břemena: 50 cm; nosnost stroje 800 kg; hmotnost vozíku: 55 kg
M.Y.R. 50 je přípojný přepravní vozík, určený pro snadný trasport stromů, klád (kulatiny) apod. Velice dobře se uplatní při těžbě dřeva jak pro domácí, tak také pro profesionální účely.
M.Y.R. 50 je vybaven
brzdovým systémem*, který je řízen ovládacím mechanismem
normally open (N.O.), který je obsluze vozíku dobře přístupný (*brzda je volitelným příslušenstvím).
K vozíku M.Y.R. 50 jsou dostupné dva typy ojí, viz obrázek č. 3. První oj je opatřena přívěsným kloubem (tzv. "žehličkou") pro standardní závěsné zařízení (tzv. tažnou kouli). Z tohoto důvodu je možné vozík připojit za čtyřkolku, malotraktor, automobil apod.
Druhá oj slouží
pro připojení vozíku za jednoosý traktor značky TERRA, VARI,
DAKR, AGZAT apod.
Oje lze velice pohodlně a rychle
na vozíku prohodit.
Postup použití vozíku M.Y.R. 50
Koncová část břemena je umístěna do prostoru, který je mezi koly vozíku. Břemeno je upevněno pomocí řetězu ke zkracovacímu háku (viz obr. č. 4), který je přimontován k vozíku.

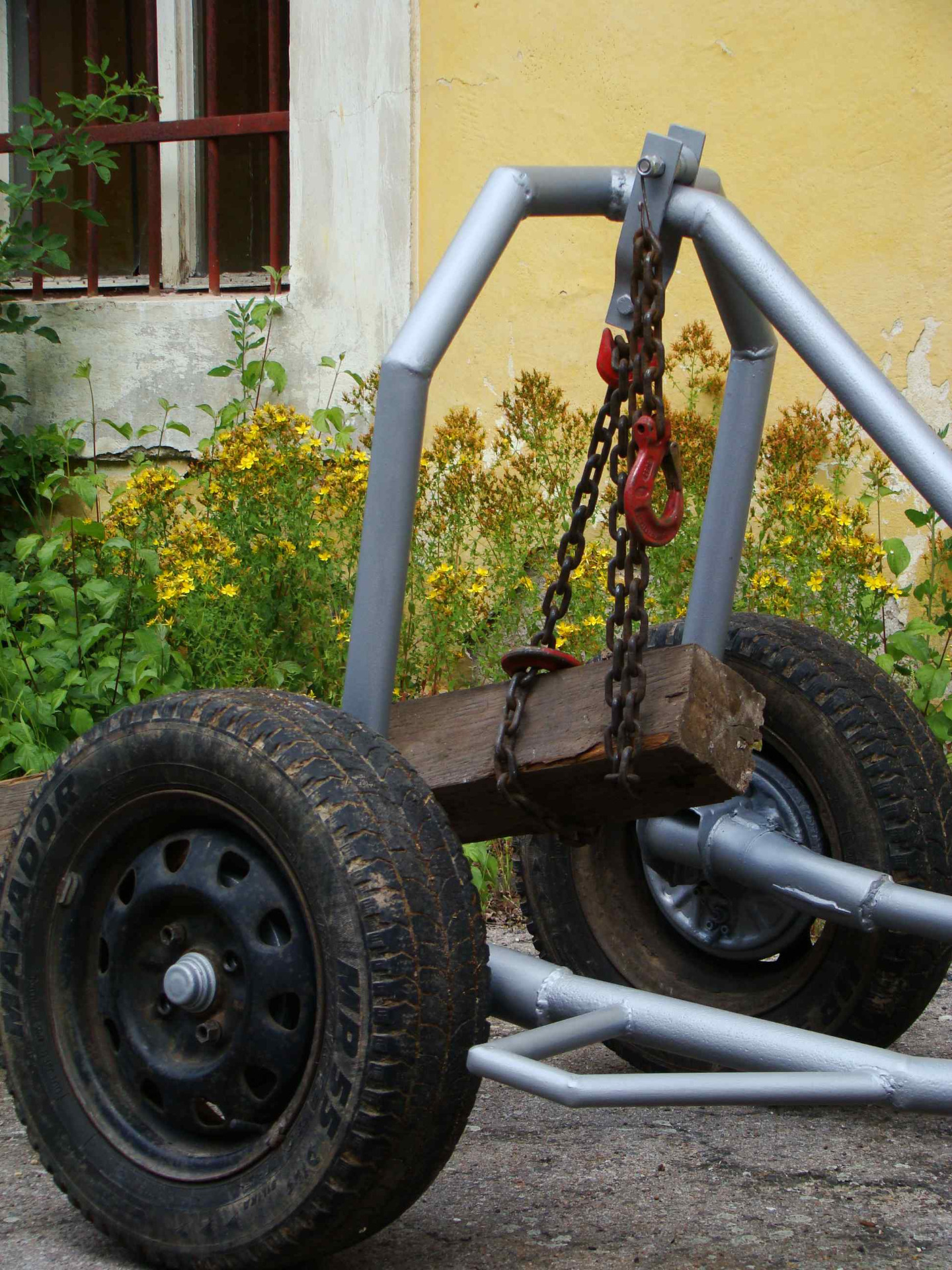

Při pohybu ve směru
jízdy se břemeno zavěsí na vrchol nosného rámu vozíku,
viz obrázek č. 5
a č. 6.
Při zastavení a popř. i mírného vratném pohybu břemeno sjede na podklad. Poté je možné břemeno odvázat od vozíku.
Technické parametry A.N.T. 50:
Nosnost stroje: 800 kg (nosnost nosného rámu ve statické svislé poloze)Hmotnost stroje: 55 kg
- délka: 143 cm
- délka s ojí: 253 cm
- výška (s koly): 87 cm
- doporučená maximální svahová dostupnost po spádnici: 27 %
- doporučená maximální svahová dostupnost po vrstevnici: 12 %
Použití vozíku M.Y.R. 50

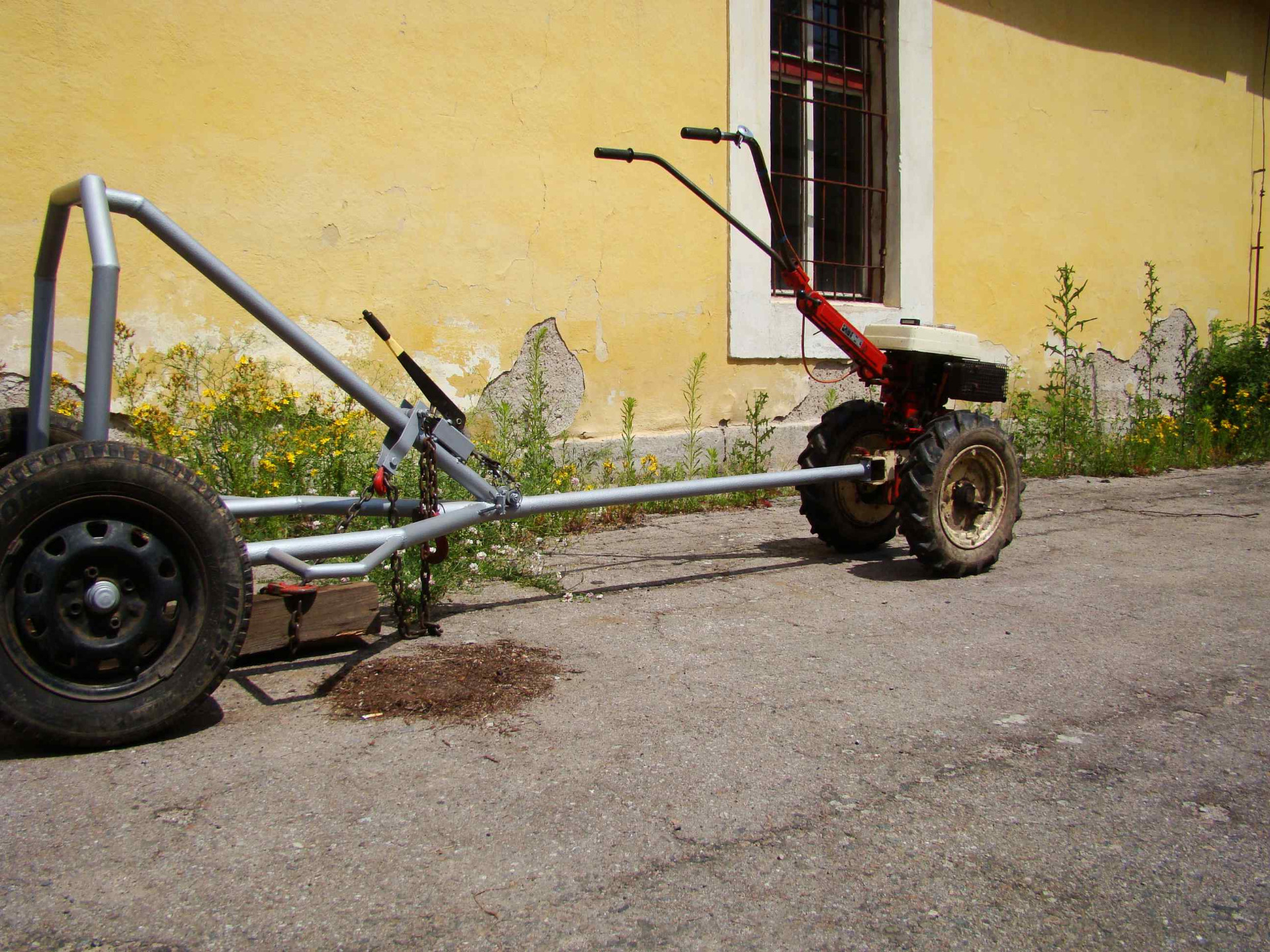

A) M.Y.R. 50 s jednoosým traktorem
Vozík A.N.T. 50 je pomocí přídavné oje připojitelný k jednoosým traktorům značky TERRA, VARI, DAKR, AGZAT, Köppl apod., viz obr. č. 9.
B) M.Y.R. 50 s malotraktorem
Vozík A.N.T. 50 je pomocí přídavné oje s tažným kloubem ("žehličkou") připojitelný k malotraktorům a jiným tažným strojům, viz obr. č. 10.
C) M.Y.R. 50 a A.N.T. 50 v soupravě

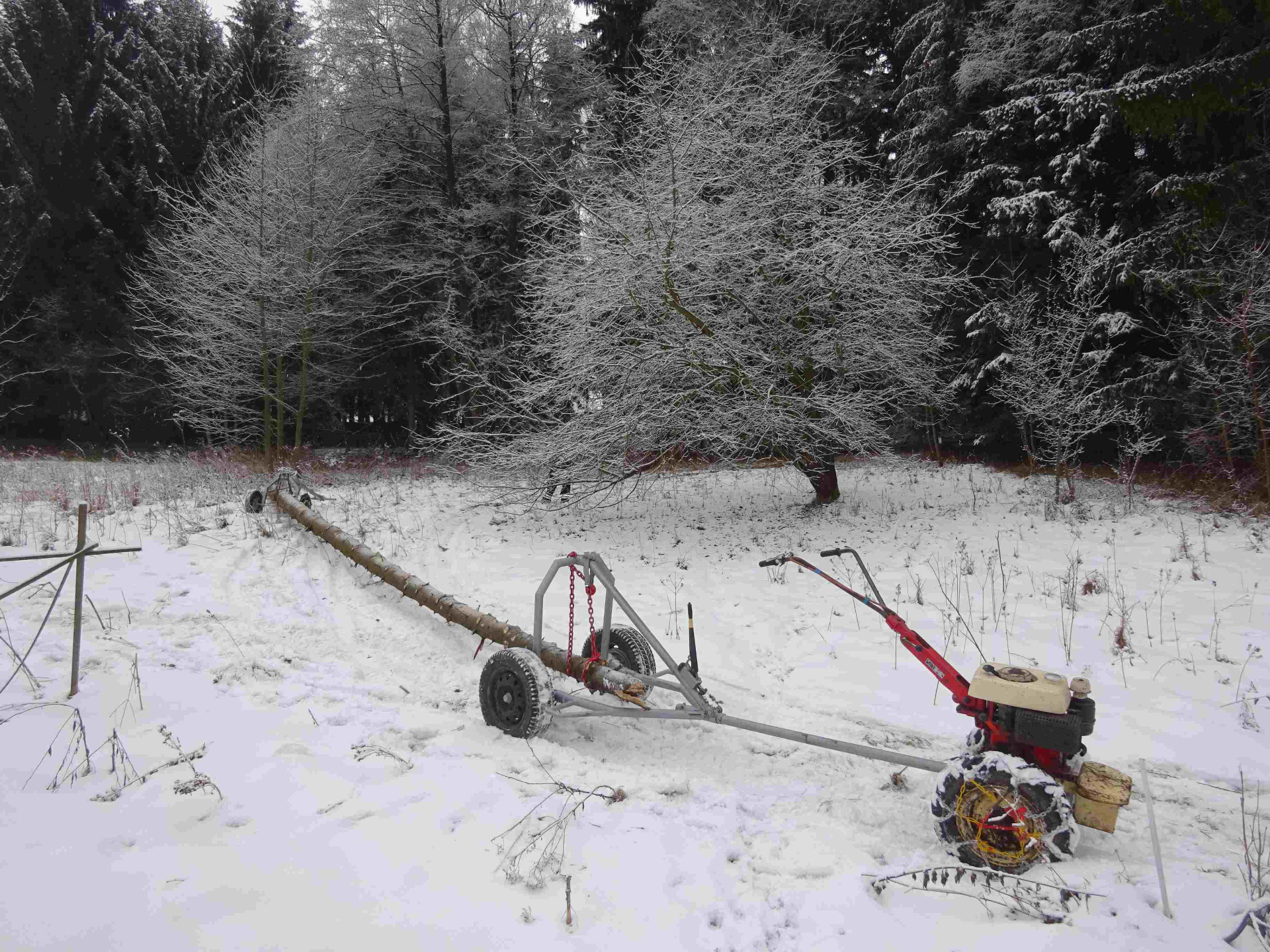

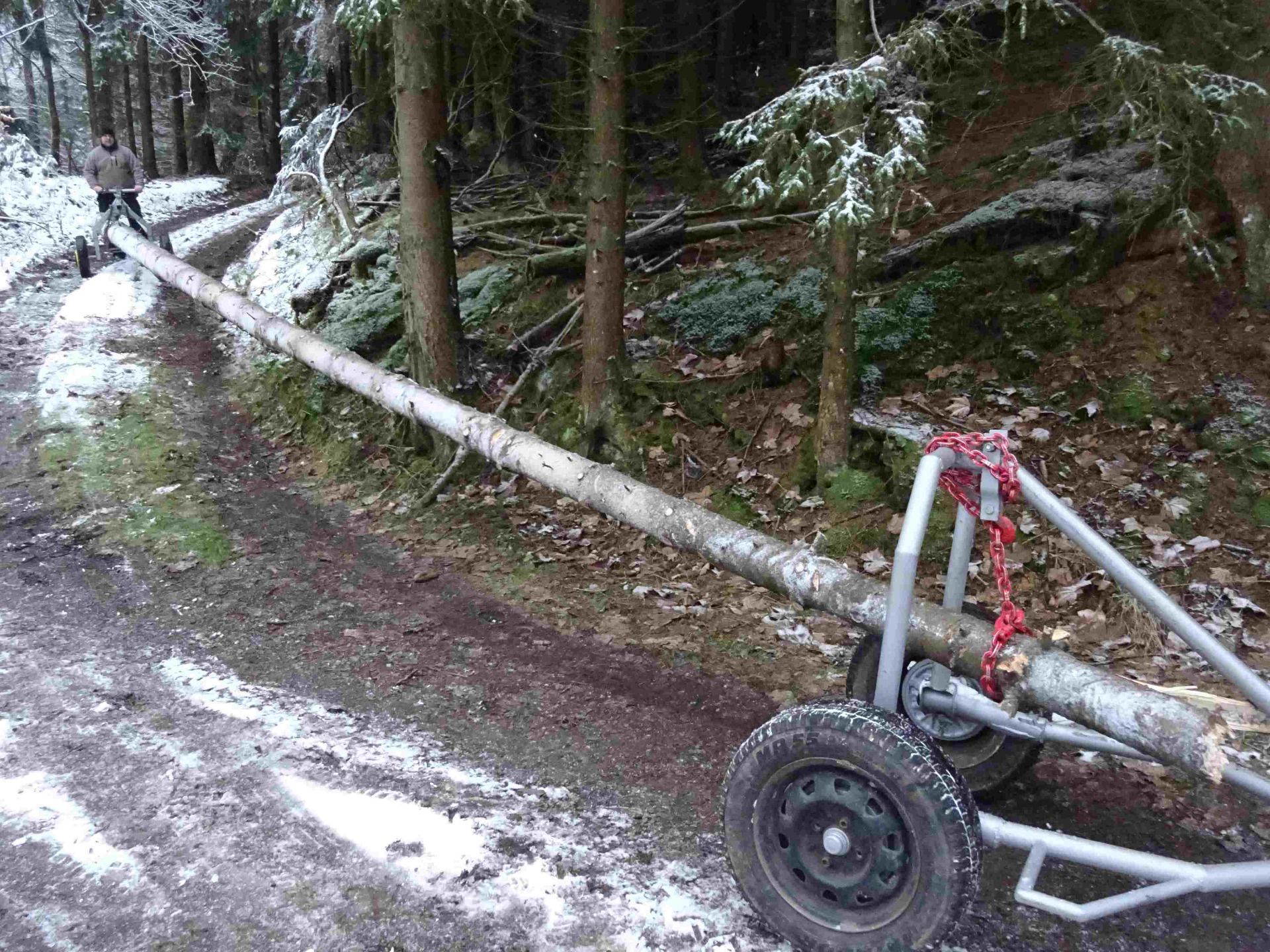

M.Y.R. 50 je možné použít současně s vozíkem A.N.T. 50 (viz obr. č. 11 a č. 12) pro přepravu libovolně dlouhých břemen. Tímto způsobem lze transportovat náklad také na větší vzdálenosti i ve značně nerovném terénu, kdy dochází k minimálnímu tření břemene o podklad a nedochází tím k narušování půdního pokryvu.
Optimální manipulaci v krajině zajišťují velká kola a brzdové systémy obou vozíků.
Příslušenství
Dostaň z vozíku více!

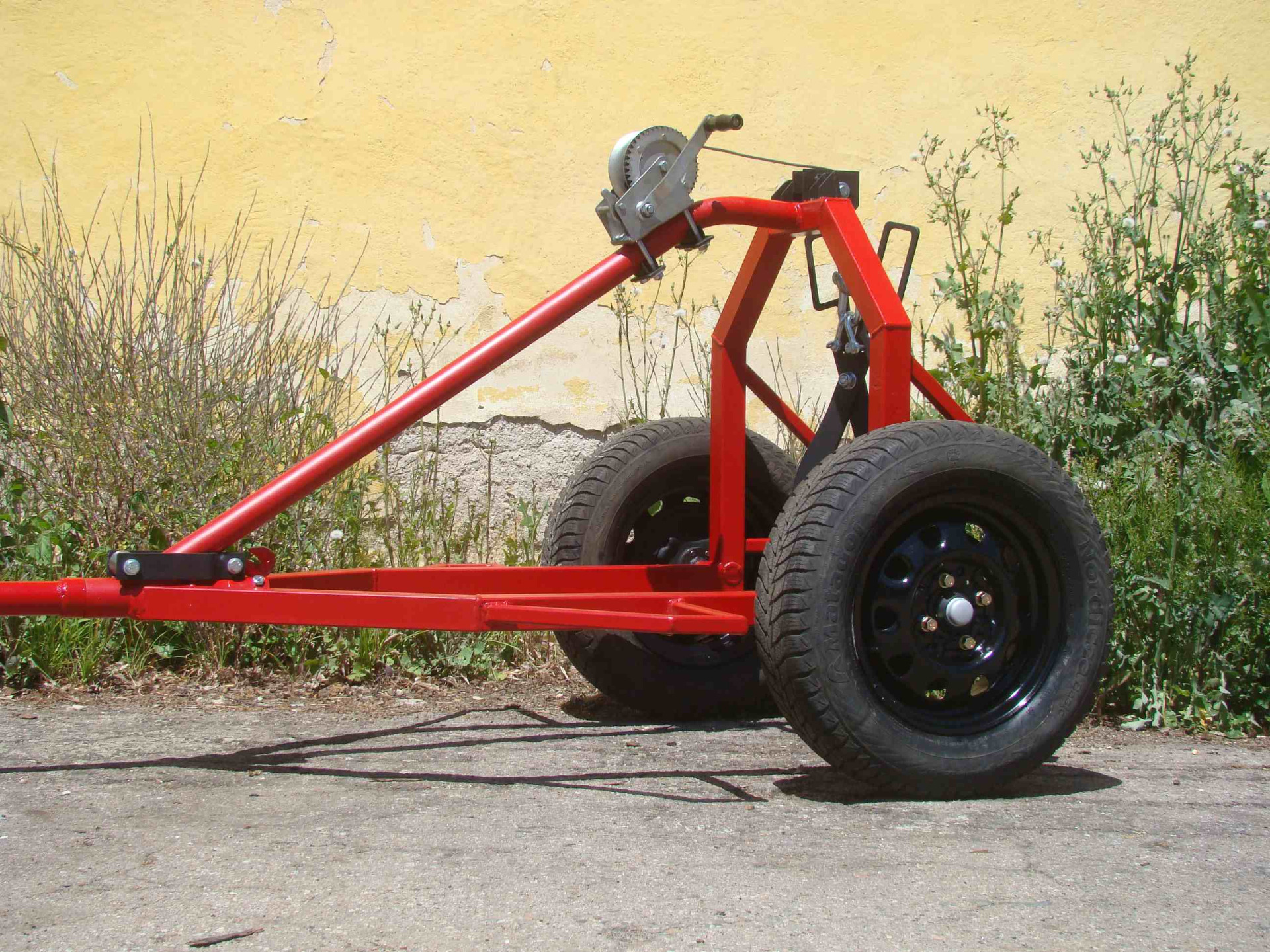

Ruční naviják

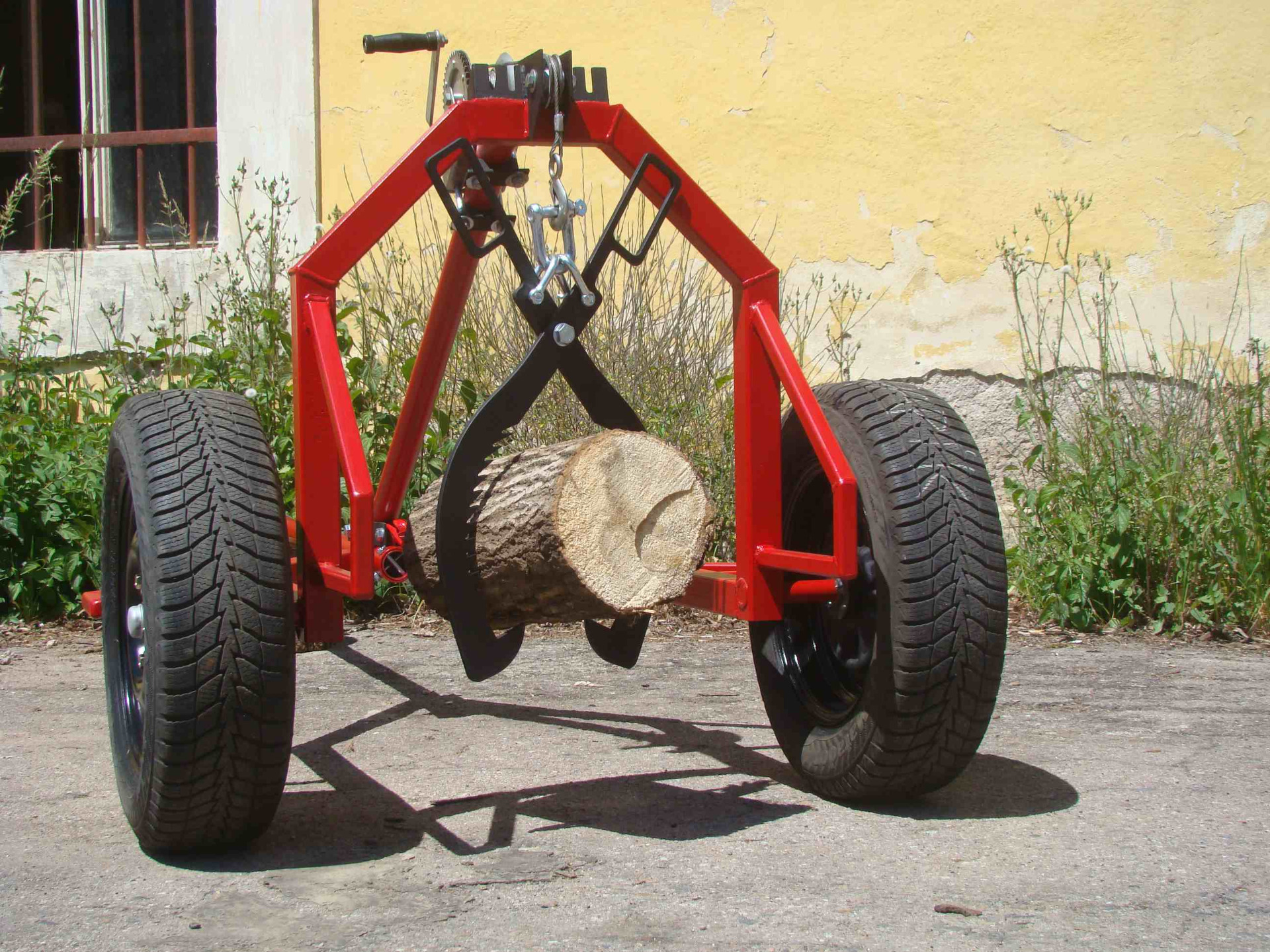

Navíják slouží pro jiný způsob zavěšení klády do nosného rámu vozíku. Tažná síla navijáku je 800 kg. Výhodou navijáku je, že si kládu můžete přitáhnout k vozíku. Pro pohodlné uchycení klády lze použít traktorové kleště.
Ruční brzda

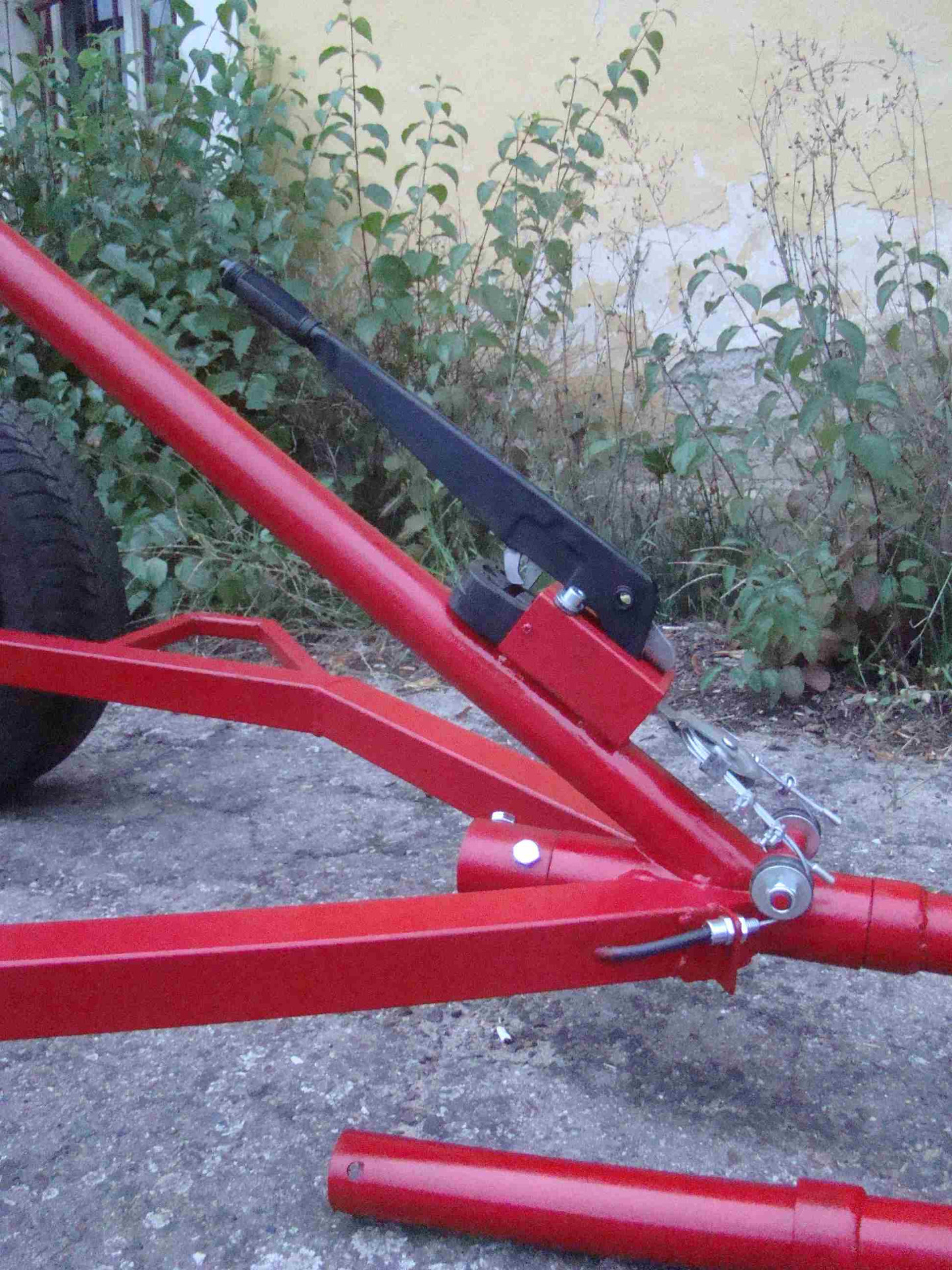

Vozík je vybaven brzdovým systémem s bubnovými brzdami*, který je ovládán mechanismem normally open (N.O.), tzn. že brzdy jsou vypnuté a při použití páky brzdy jsou spuštěny. Páka brzdy je vybavena aretací pro déle trvající stabilizaci vozíku.
*brzdy jsou volitelným příslušenstvím vozíku
